一、設備描述

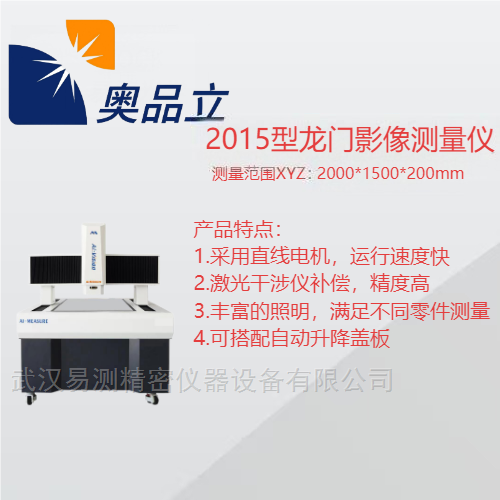

(1) 設備名稱：2015型龍門影像測量儀
(2) 設備型號：AIM-2000H
(3) 測量行程：X:2000mm，Y:1500mm，Z:200mm
(4) 應用領域：廣泛應用于玻璃、機械、電子、橡膠、磁性材料、精密五金、精密沖壓、接插連接器、家電、計算機、液晶電視、電路板PCB、汽車、醫療器械等。
二、設備品質
采用直線電機，設備運行快速、安靜、平穩。
搭配多角度多分區分環的LED光源照射，使圖像邊緣對比度更高，自動尋邊更精確，自動測量程度更高，無需人工干預。
雙相機同時具備高像素和高幀率，圖像質量對比度高，軟件運算速度更快，原始幀率可達100幀以上，抓邊效率傳統儀器有提升。
金屬貼片0.1μm非接觸式高精度光柵尺，“零摩擦"技術，使用壽命比傳統光柵提升。
可與激光系統、三維探針系統進行對接，能對產品進行二維及三維同時快速檢測。
三、2015型龍門影像測量儀技術參數
規格型號 | AIM-2000H |
量測范圍（XYZ） | 2000X1500X200 |
外觀尺寸 | 3150X2250X1650 |
重量 | 850KG |
承重 | 30KG |
傳動方式 | 直線電機 |
XY移動速度 | 300mm/s |
平臺、底座材質 | 高精度花崗巖00級（山東濟南青） |
XY 精度 | （3+L/200）μm |
光柵尺分辨率 | 開放式XYZ：0.1μm |
鏡頭 | 自動變倍鏡頭 |
鏡頭倍率 | 光學放大倍率：0.7X-4.5X 影像放大：16X-280X(23.5寸顯示器) |
CCD影像 | 1/1.8靶面尺寸 300萬像素彩色CCD |
輪廓光 | LED白色近平行光 |
表面光 | LED白色六環八區 |
四、產品配置清單
序號 | 名稱 | 規格 | 單位 | 數量 | 備注 |
1 | 機身 | AIM-2000H | 套 | 1 | |
2 | 底座 | 一體式 | 套 | 1 | |
3 | 軟件 | 加密鎖 | 套 | 1 | |
4 | 校正塊 | 定制 | 塊 | 1 | |
5 | 光學玻璃 | 定制 | 塊 | 1 | |
6 | 電腦 | 專用電腦 | 套 | 1 | 含顯示器 |
7 | 搖桿 | HC2 | 套 | 1 | |
8 | 軟件說明書 | 軟件操作使用說明書 | 本 | 1 | |
9 | 合格證 | 產品合格證 | 份 | 1 | |
10 | 出場質量檢驗表 | 儀器出廠質量檢驗表 | 份 | 1 |
五、產品測量軟件功能
1、功能強大的3D測量軟件，可以方便快捷的對各種工件進行精確量測，為用戶提供了完善的測量解決方案；
2、支持Win7、Win10、Win11操作系統，軟件基于全新的 64位架構，可以支持巨量元素測量，功能及運算能力更強大；
3、程序自動測量、自動對焦、自動尋邊、自動程控燈光，減少人工干預；
4、具備一鍵定位功能，對產品自動識別，自動定位，同時測量多個產品，批量測量產品、超差復測等功能；
5、支持CAD導入自動編程，掃描輪廓導出CAD功能，支持If、Elif、Else、 ForEach語句，支持變量管理，程序內支持判定語句及變量的設置調用；
6、完整的幾何量測工具，完整的形狀構造功能，完整的形位公差評價體系，強大的抓邊工具；
7、可輸出Excel/Word/ PDF/ CSV/ TXT等文檔，程序運行完成支持同時輸出多個文檔及不同種類的文檔；
8、工件全景圖形掃描，GPS導航，快速找到需測量的位置；
9、可選配點光譜、線激光系統和探測系統，結合軟件可進行大量程、高精度3D測量；
10、可選配光譜掃描激光系統：支持點采集功能，自動快速對焦，支持掃描點云并輸出平均值，支持掃描點云擬合曲線、直線、圓弧、面，支持計算基準點和各測量點之差，輸出翹曲度、面輪廓，支持測量深孔高度、平面度；
六、產品售后服務
一 技術培訓：
1). 目的與要求：旨在對測量機系統操作人員提供系統使用和坐標測量技術基本培訓。 .
2).時間：甲方免費為乙方提供培訓，學會為止，確保乙方無障礙使用甲方產品。
3).地點：乙方現場。
4).參加人：乙方質量、工藝、研發及測試相關人員。
二 保修與維護
1.硬件維護:
甲方向乙方提供優良的電話和網上技術咨詢服務，協助乙方解決測量過程中遇到的各種問題。
保修期內:
在乙方按甲方提供的說明書正常使用情況下，自貨物簽收90天內產品有質量問題（不包括乙方自行拆卸和損壞），甲方免費退換。從乙方驗收合格之日起，甲方負責免費保修12個月。
保修期滿:
甲方負責為用戶提供計量測試技術咨詢服務。每年度為儀器進行系統檢查、調試、校正。確保儀器運行的穩定性。
甲方以成本價為用戶提供設備保修服務。
甲方設有備品備件庫，負責為用戶以成本價提供備品備件服務。
甲方負責以優惠價為乙方提供技術升級、改造等售后增值服務。
